مفصل رزینی فشار ضعیف
مفصل رزینی فشار ضعیف چیست؟
مفصل ها تجهیزاتی هستند که برای اتصال کابل ها، انشعاب گیری و حتی رفع آسیب دیدگی کابل بدون نیاز به تعویض یا تعمیر کابل مورد استفاده قرار می گیرند. مفصل ها انواع گوناگونی دارند. مهمترین آن ها مفصل های حرارتی و مفصل های رزینی هستند. ما در این مقاله قصد داریم به بررسی مفصل رزینی فشار ضعیف بپردازیم.
مفصل رزینی فشار ضعیف برای اتصال دو طرف کابل به یکدیگر (تزریق دو نوع مایع مخلوط شده به محل اتصال دو کابل) کاربرد دارد و جزء ایمن ترین نوع عایق های کابل به شمار می آید. مفصل رزینی دارای یک قالب پلاستیکی که به دو قسمت یک انداه تقسیم شده و مقداری ماده رزین ریختگی است. مفصل رزینی فشار ضعیف کیفیت بسیار بالایی دارد و به شکل مستقیم برای اتصال دو کابل و به شکل انشعابی برای وصل کردن انواع کابل با ولتاژ کم استفاده می شود.
در واقع مفصل رزینی کابل فشار ضعیف برای کابل های مختلف با کمترین سطح از مقطع (1.5) تا بیشترین سطح مقطع (400) میلی متر مربع، تک کور و چند کور، آرمور دار و بدون آرمور تا ولتاژ 6/3 کاربرد دارد.
نحوه استفاده از مفصل رزینی فشار ضعیف
به کار گیری مفصل رزینی به این صورت است که دو نوع مایع (پلی اورتان-اپوکسی پر) را با یکدیگر مخلوط می کنند و سپس به محل اتصال کابلها تزریق می نمایند. بعد از 2015 دقیقه این مایع کاملا سخت و محکم خواهد شد، در نتیجه مفصل رزینی، ضد آب، ضد ضربه و مقاوم میشود.
نصب مفصل فشار ضعیف بسیار راحت و سریع است.
انواع مفصل رزینی فشار ضعیف
این محصول که به دو راهه (به شکل دو راهی تولید می شوند) نیز نامیده می شود، از نظر ساختار دو نوع دارد که شامل:

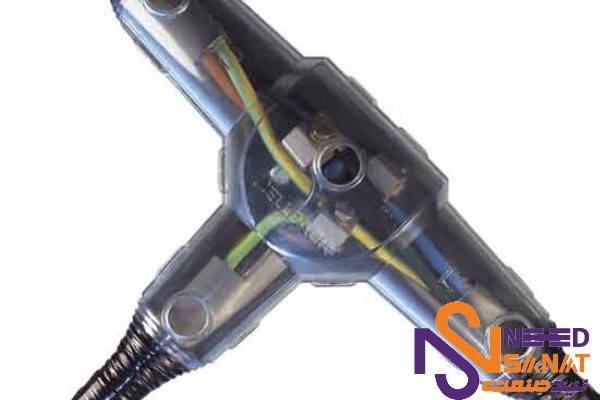

- مفصل رزینیT شکل: ظاهر آن مانند حرف T انگلیسی است.
- مفصل رزینی Y شکل: ظاهر آن مانند Y انگلیسی است.
همچنین از جهت دیگری این مفصل به دو دسته مستقیم و انشعابی نیز تقسیم بندی می شود. اتصال مستقیم همان طور که مشخص است دو طرف دو کابل یکسان یا متفاوت را به دیگر وصل می کند. مفصل انشعابی نیز به این معنی است که از یک کابل برای دیگر کابلها انشعاب می گیرند.
مشخصات مفصل رزینی فشار ضعیف
- ابعاد و سایز کوچک
- نصب آسان
- آب بندی کامل
- قابلیت استفاده در زیر آب (استخر- رودخانه)
- قابلیت استفاده درون خاک، داخل داکت و فضای باز
- مقاوم در برابر اشعه یو وی خورشید
- مناسب برای ولتاژ 6 کیلو ولت
- قابل استفاده بری کابل تک رشته و چند رشته
- چسبندگی زیاد
- انعطاف پذیر
- ضد آب
- مقاوم در برابر مواد شیمیایی
- مقاومت الکتریکی زیاد
- مجهز به قاب شفاف و با کیفیت
- دارای استاندارد های HD، BS6910، BS7888، EN50393:2006
- قابل استفاده برای کابل های EPR، PILC، PVC، XLPE
کاربرد مفصل رزینی فشار ضعیف
از این نوع مفصل زمانی استفاده می کنند که محل نصب، آلوده به مواد شیمیایی بوده یا بسیار مرطوب باشد و همچنین در مکان نصب نیاز به مقاومت مکانیکی زیادی احساس شود.
پس با این حساب می توان گفت بیشترین کاربرد مفصل رزینی فشار ضعیف زمانی است که باید کابل به طور کامل درون آب غوطه ور باشد.
اجزاء و ساختار مفصل رزینی کابل فشار ضعیف
سیستم مفصل رزینی شامل: 1 در پوش، 2 عدد قاب، چسب رزین، و جدا کننده فاز کابل میشود. چسب رزین نیز ترکیب شده از 2 نوع چسب است.
قطعات مفصل رزینی فشار ضعیف
این محصول از قطعات زیر تشکیل شده است:
- روکش داخلی
- روکش خارجی (نهایی)
- دوراهه
- راهنما و دستور نصب
- کیت ارت آرمور
قیمت مفصل رزینی کابل فشار ضعیف
قیمت مفصل رزینی را فاکتور های مهمی مانند، نوع مفصل، سایز مفصل، جنس آن، برند سازنده و .... تعیین می کنند. هرکدام از این موارد، توانایی کاور کردن رنجی از کابلهای فشار ضعیف (تک رشته، دو رشته، سه رشته، چهار و پنج رشته) را دارند.
از آن جایی که برند های متفاوت، به تولید مفصل های رزینی می پردازند در نتیجه نمی توان برای این مفصل ها قیمت یکسان و ثابتی را مشخص کرد.
برای آگاهی از قیمت ها می توانید با نمایندگی فروش هر کدام از برند ها تماس بگیرید. البته با توجه به نوسانات اقتصادی و شرایط موجود کشور، قیمت مفصل ها مرتب در حال افزایش است.
نکاتی برای خرید مفصل رزینی فشار ضعیف
برای خرید مفصل رزینی می توانید به صورت حضوری و یا اینترنتی اقدام کنید. البته امروزه خرید اینترنتی از سایت های معتبر فروش تجهیزات الکتریکی، طرفداران بیشتری دارد.
بهتر است هنگام خرید، برندی را انتخاب کنید که مفصل های آن استاندارد بوده و شرکت توزیع آن ها را تایید کرده باشد.
حرف آخر
تعدادی از برند های معتبر درون پک مفصل رزینی، یک نوار PVC، دستکش، قاب شفاف و راهنمای نصب قرار می دهند. البته وجود این موارد منجر به افزایش قیمت مفصل نیز می شود.
اگرچه به کارگیری مفصل رزینی کابل فشار ضعیف آسان است اما بهتر است نصب آن را به تکنسین های حرفه ای بسپارید.
