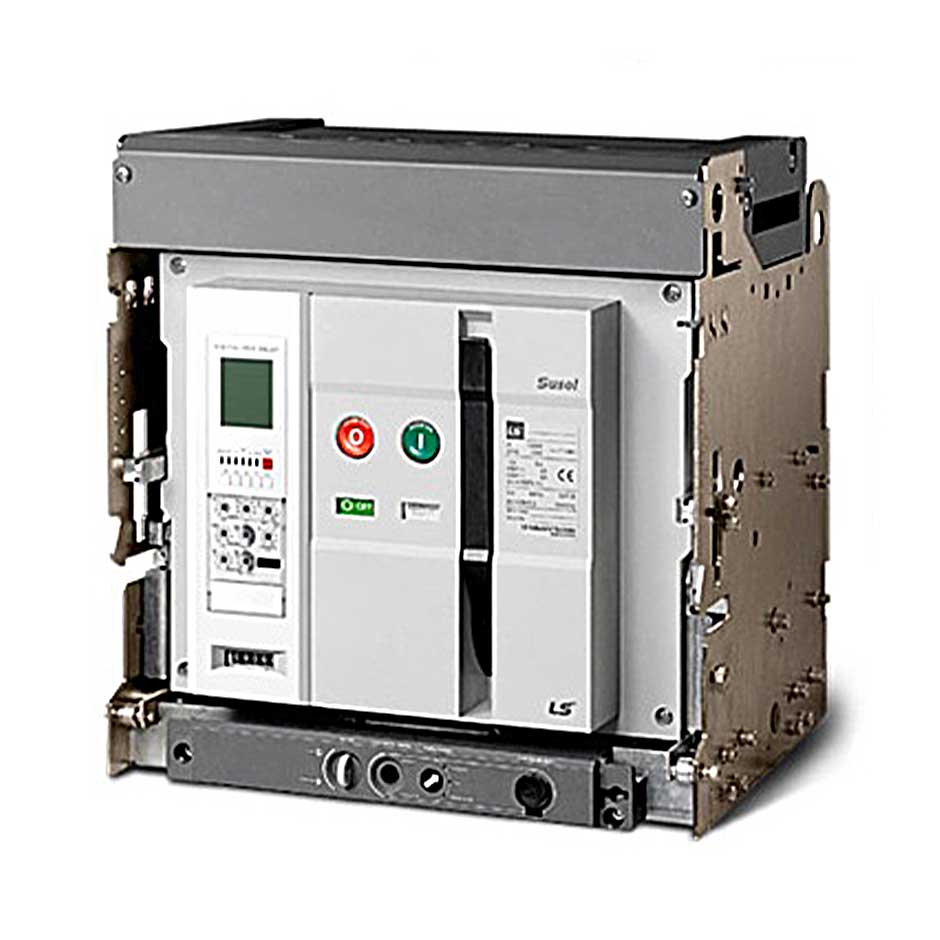

کلید اتوماتیک هوایی 3 پل ثابت موتوری 1000 آمپر با قدرت قطع 65kA (متاسل) ال اس

Motorized Air Circuit Breaker 3P fix 1000A with breaking capacity 65kA Metasol LS

دانلود دیتا شیت محصول
مشخصات فنی محصول
  • برند : LS
  • کد کالا : AN10D310H M2D2D2AXAG5
  • خانواده کالا : Metasol
+ موارد بیشتر
کلید اتوماتیک هوایی 3 پل ثابت موتوری 1000 آمپر با قدرت قطع 65kA (متاسل) ال اس
کلید اتوماتیک هوایی 3 پل ثابت موتوری 1000 آمپر با قدرت قطع 65kA (متاسل) ال اس
لیست فروشنده ها
فروشنده: تایید صلاحیت شده کد 300
مشاهده قیمت ها
قیمت هر عدد
7 درصد تخفیف
130,206,417 تومان
--
تاریخ به روز رسانی قیمت : 1403/05/24
افزودن به سبد خرید افزودن به پیش فاکتور
محصولات مشابه
کلید اتوماتیک هوایی 3 پل ثابت موتوری 3200 آمپر با قدرت قطع 85kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت موتوری 3200 آمپر با قدرت قطع 85kA (متاسل) ال اس
۲۳۰,۳۴۵,۲۸۳ تومان
۲۴۷,۶۸۳,۱۰۰
٪7
کلید اتوماتیک هوایی 3 پل ثابت 1250 آمپر با قدرت قطع 55KA زیمنس کلید اتوماتیک هوایی 3 پل ثابت 1250 آمپر با قدرت قطع 55KA زیمنس
کلید اتوماتیک هوایی 3 پل کشویی 2000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 5 کلید اتوماتیک هوایی 3 پل کشویی 2000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 5
کلید اتوماتیک هوایی 3 پل کشویی 2500 آمپر با قدرت قطع 100KA اشنایدر الکتریک سری NW و میکرولوژیک 2 کلید اتوماتیک هوایی 3 پل کشویی 2500 آمپر با قدرت قطع 100KA اشنایدر الکتریک سری NW و میکرولوژیک 2
کلید اتوماتیک هوایی 3 پل ثابت 3200 آمپر با قدرت قطع 80KA زیمنس کلید اتوماتیک هوایی 3 پل ثابت 3200 آمپر با قدرت قطع 80KA زیمنس
کلید اتوماتیک هوایی 3 پل کشویی 3200 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 6 کلید اتوماتیک هوایی 3 پل کشویی 3200 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 6
کلید اتوماتیک هوایی 3 پل ثابت 4000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 2 کلید اتوماتیک هوایی 3 پل ثابت 4000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 2
کلید اتوماتیک هوایی 3 پل کشویی 2500 آمپر با قدرت قطع 66KA زیمنس کلید اتوماتیک هوایی 3 پل کشویی 2500 آمپر با قدرت قطع 66KA زیمنس
کلید اتوماتیک هوایی 3 پل ثابت موتوری 1000 آمپر با قدرت قطع 65kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت موتوری 1000 آمپر با قدرت قطع 65kA (متاسل) ال اس
۱۳۰,۲۰۶,۴۱۷ تومان
۱۴۰,۰۰۶,۹۰۰
٪7
کلید اتوماتیک هوایی 3 پل کشویی موتوری 1250 آمپر با قدرت قطع 65kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل کشویی موتوری 1250 آمپر با قدرت قطع 65kA (متاسل) ال اس
۲۱۷,۰۹۹,۶۶۵ تومان
۲۳۳,۴۴۰,۵۰۰
٪7
کلید اتوماتیک هوایی 3 پل کشویی 4000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 6 کلید اتوماتیک هوایی 3 پل کشویی 4000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 6
کلید اتوماتیک هوایی 3 پل ثابت موتوری 800 آمپر با قدرت قطع 65kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت موتوری 800 آمپر با قدرت قطع 65kA (متاسل) ال اس
۱۲۷,۳۸۳,۷۷۴ تومان
۱۳۶,۹۷۱,۸۰۰
٪7
کلید اتوماتیک هوایی 3 پل ثابت 4000 آمپر با قدرت قطع 100KA زیمنس کلید اتوماتیک هوایی 3 پل ثابت 4000 آمپر با قدرت قطع 100KA زیمنس
کلید اتوماتیک هوایی 3پل ثابت 630 آمپر با قدرت قطع 55KA زیمنس کلید اتوماتیک هوایی 3پل ثابت 630 آمپر با قدرت قطع 55KA زیمنس
کلید اتوماتیک هوایی 3 پل ثابت 630 آمپر با قدرت قطع 65kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت 630 آمپر با قدرت قطع 65kA (متاسل) ال اس
۹۶,۴۱۰,۴۰۳ تومان
۱۰۳,۶۶۷,۱۰۰
٪7
کلید اتوماتیک هوایی 3 پل ثابت 2500 آمپر با قدرت قطع 100KA اشنایدر الکتریک سری NW و میکرولوژیک 6 کلید اتوماتیک هوایی 3 پل ثابت 2500 آمپر با قدرت قطع 100KA اشنایدر الکتریک سری NW و میکرولوژیک 6
کلید اتوماتیک هوایی 3 پل ثابت موتوری 5000 آمپر با قدرت قطع 100kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت موتوری 5000 آمپر با قدرت قطع 100kA (متاسل) ال اس
۴۳۳,۲۹۷,۱۳۷ تومان
۴۶۵,۹۱۰,۹۰۰
٪7
کلید اتوماتیک هوایی 3 پل ثابت موتوری 2500 آمپر با قدرت قطع 85kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت موتوری 2500 آمپر با قدرت قطع 85kA (متاسل) ال اس
۱۹۹,۶۳۹,۰۰۸ تومان
۲۱۴,۶۶۵,۶۰۰
٪7
کلید اتوماتیک هوایی 3 پل فیکس 1000 آمپر با قدرت قطع 65kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل فیکس 1000 آمپر با قدرت قطع 65kA (متاسل) ال اس
۱۰۲,۰۳۶,۷۱۷ تومان
۱۰۹,۷۱۶,۹۰۰
٪7
کلید اتوماتیک هوایی 3 پل ثابت 1250 آمپر با قدرت قطع 65kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت 1250 آمپر با قدرت قطع 65kA (متاسل) ال اس
۱۰۶,۵۱۸,۵۷۳ تومان
۱۱۴,۵۳۶,۱۰۰
٪7
کلید اتوماتیک هوایی 3 پل ثابت 2500 آمپر با قدرت قطع 85kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت 2500 آمپر با قدرت قطع 85kA (متاسل) ال اس
۱۷۱,۴۵۹,۷۲۹ تومان
۱۸۴,۳۶۵,۳۰۰
٪7

مشخصات عمومی

  • برند
    LS
  • کد کالا
    AN10D310H M2D2D2AXAG5
  • خانواده کالا
    Metasol
  • کشور سازنده
    کره جنوبی
  • تعداد پل
    سه پل
  • اصالت کالا
    اصل
  • نوع کلید هوایی
    ثابت موتوری (Fixed Motorized)
  • تجهیزات همراه کلید
    موتور ، بوبین قطع و وصل ، رله الکترونیکی حفاظتی ، رله شنت
  • گارانتی
    18 ماه
  • کاربرد
    حفاظت،اندازه گیری و قطع و وصل شبکه توزیع فشار ضعیف
    حفاظت موتور
    حفاظت ژنراتور

مشخصات فنی

  • قدرت قطع کلید
    65 کیلو آمپر
  • جریان نامی نول
    1000A
  • سایز بدنه(آمپر فریم)
    1000AF
  • ولتاژ ضربه نامی Uimp
    12kV
  • ولتاژ نامی موتور کلید
    200-250VAC/DC
  • ولتاژ نامی رله قطع و وصل کلید
    200-250VAC/DC
  • ولتاژ نامی رله شنت کلید
    200-250VAC/DC
  • ولتاژ عایقی نامی Ui
    1000V

تنظیمات و مشخصات قطع و وصل

  • نوع قطع (تریپ)
    الکترونیکی
  • نوع قطع (تریپ)
    الکترونیکی
  • حساسیت قطع جریان اضافه بار Ir (حرارتی)
    قابل تنظیم
  • ضریب تنظیم جریان قطع اضافه بار Ir (حرارتی)
    54 تنظیم در محدوده 0/4 تا 1 برابر جریان نامی
  • زمان تریپ بلند مدت (اضافه بار)
    قابل تنظیم
  • تاخیر زمانی تریپ بلند مدت (اضافه بار) در 1.5Ir بر حسب ثانیه
    8 تنظیم در محدوده 12/5 تا 500 ثانیه و حالت بدون تاخیر
  • تاخیر زمانی تریپ بلند مدت (اضافه بار) در 6Ir بر حسب ثانیه
    8 تنظیم در محدوده 0.5 الی 20 ثانیه و حالت بدون تاخیر
  • تاخیر زمانی تریپ بلند مدت (اضافه بار) در 7.2Ir بر حسب ثانیه
    8 تنظیم در محدوده 0/34 تا 13.8 ثانیه و حالت بدون تاخیر
  • حساسیت قطع جریان اتصال کوتاه Ii (مغناظیسی)
    قابل تنظیم
  • ضریب تنظیم جریان قطع اتصال کوتاه آنی Ii (مغناطیسی)
    8 تنظیم در محدوده 2 تا 15 برابر جریان نامی و حالت غیرفعال
  • ضریب تنظیم جریان آستانه قطع اتصال کوتاه Isd
    8 تنظیم در محدوده 1/5 تا 10 برابر جریان نامی
  • تاخیر زمان تریپ کوتاه مدت (اتصال کوتاه) در Isd
    قابل تنظیم
  • ماکزیمم زمان قطع (ms)
    40
  • تاخیر زمانی تریپ کوتاه مدت (اتصال کوتاه) در Isd بر حسب ms
    5 تنظیم در محدوده 20 الی 360 میلی ثانیه
  • جریان قابل تحمل اتصال کوتاه نامی Icw
    50KA در مدت زمان 1 ثانیه
    42KA در مدت زمان 2 ثانیه
    36KA در مدت زمان 3 ثانیه
  • حداکثر قدرت قطع اتصال کوتاه نامی Icu
    65KA در سطح ولتاژ 220V/230V/380V/415V طبق استاندارد IEC 60947-2
    65KA در سطح ولتاژ 460V/480V/500V طبق استاندارد IEC 60947-2
    50KA در سطح ولتاژ 550V/600V/690V طبق استاندارد IEC 60947-2
  • قدرت قطع اتصال کوتاه در شرایط کاری (lcs=%×Icu)
    100%
  • قدرت وصل اتصال کوتاه نامی
    143KA در سطح ولتاژ 220V/230V/380V/415V طبق استاندارد IEC 60947-2
    143KA در سطح ولتاژ 460V/480V/500V طبق استاندارد IEC 60947-2
    105KA در سطح ولتاژ 550V/600V/690V طبق استاندارد IEC 60947-2

حفاظت و اندازه گیری

  • مدل واحد(رله) حفاظتی
    AG5
  • نوع واحد حفاظت الکترونیکی
    LSIG (زمان طولانی+آنی+اتصال کوتاه+خطای زمین)
  • نوع حفاظت های جریانی
    اضافه بار(بلند مدت) ، اتصال کوتاه(کوتاه مدت) ، اتصال کوتاه(آنی) ، خطای زمین
  • انواع اندازه گیری های واحد حفاظتی
    توانایی ثبت و ذخیره اطلاعات خطاهای رخ داده شده در شبکه شامل نوع خطا، میزان جریان اتصال کوتاه ایجاد شده، فازی که خطا در آن رخ داده و زمان وقوع خطا تا 10 مورد
    دارای قابلیت تنظیم جهت هماهنگی حفاظتی با سایر حفاظت‌های شبکه
  • حفاظت اتصال کوتاه
    مغناطیسی کوتاه مدت و آنی
  • حفاظت اتصال زمین
    مغناطیسی کوتاه مدت قابل تنظیم
  • حفاظت اضافه بار
    دارد
  • حفاظت جریان نشتی زمین
    دارد
  • زمان عملکرد حفاظت آنی
    کمتر از 50ms
  • ضریب تنظیم جریان خطای زمین Ig
    8 تنظیم در محدوده 0/2 تا 1 برابر جریان نامی و حالت off
  • تاخیر زمانی عملکرد خطای زمین tg
    5 تنظیم در محدوده 20 الی 360 میلی ثانیه
  • ضریب تنظیم جریان نشتی زمین I△n
    8 تنظیم در محدوده 0.5 الی 30 آمپر و حالت off
  • تاخیر زمانی آلارم جریان نشتی زمین t Alarm△
    5 تنظیم در محدوده 140 تا 950 میلی ثانیه
  • تاخیر زمانی عملکرد جریان نشتی زمین t Trip△
    4 تنظیم در محدوده 140 تا 800 میلی ثانیه

تجهیزات جانبی قابل انتخاب

  • کنتاکت خطا
    AL+MRB (کنتاکت خطا به همراه دکمه ریست دستی)
  • مجموعه کنتاکت های کمکی قابل افزودن
    3NO+3NC
    5NO+5NC
  • رله های حفاظتی
    رله آندر ولتاژ
    رله شنت
    رله های NG5,AG5,AG6,AC6
  • سایر تجهیزات جانبی
    کنتاکت وضعیت قرارگیری 4 کنتاکت Position Switch 4C
    کنتاکت وضعیت قرارگیری8 کنتاکت Position Switch 8C
    بوبین وصل
    بوبین قطع
    موتور رنج ولتاژ 100/1300V AC/DC، 200/250V AC/DC
    قاب دور

مشخصات ظاهری، اتصالات و نصب

  • وزن
    34کیلوگرم
  • ابعاد (W×H×D)
    295×300×300

استانداردها،تاییدیه ها و سایر مشخصات

  • عمر و دوام الکتریکی
    5000مرتبه عملکرد
  • عمر و دوام مکانیکی
    20000مرتبه عملکرد
  • استانداردها
    IEC 60947-2
    KS C 4620
  • تاییدیه های بین المللی
    KS / KEMA / KERI / GOST

کلید اتوماتیک هوایی 3 پل ثابت موتوری 1000 آمپر با قدرت قطع 65kA (متاسل) ال اس
