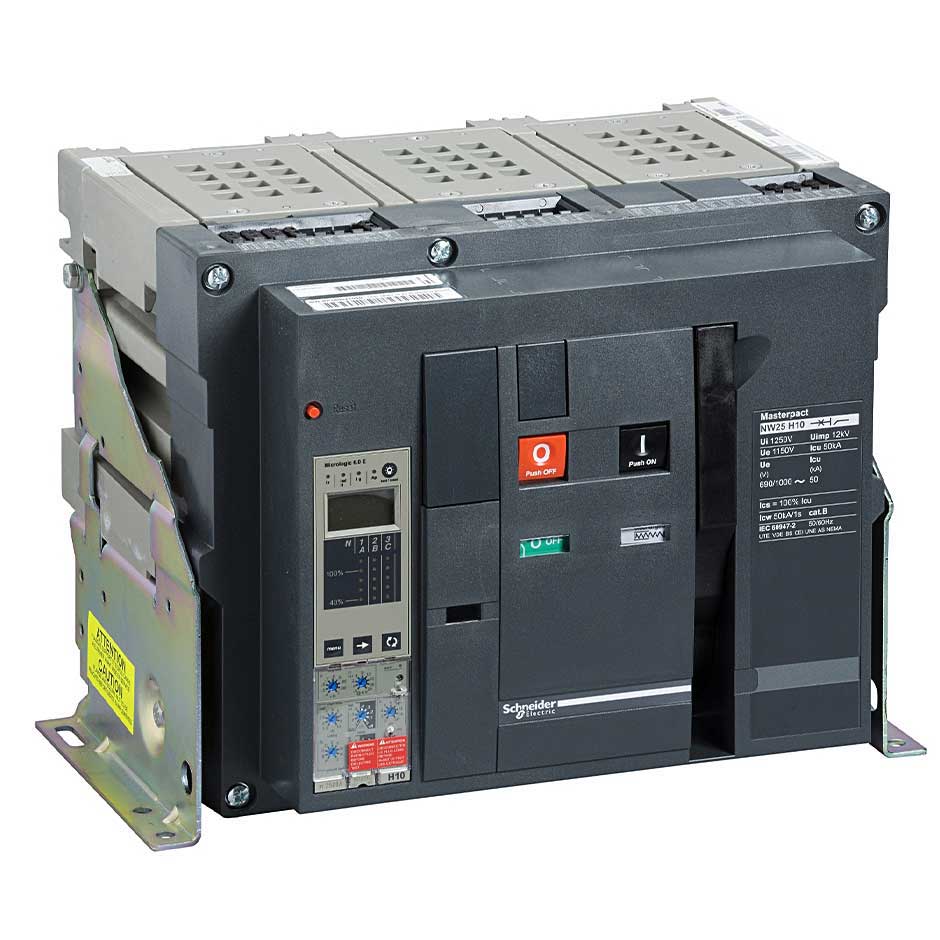

کلید اتوماتیک هوایی 3 پل ثابت 1000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 2

Air Circuit Breaker 3P fix 1000A 65kA Schneider Electric NW Serie Micrologic 2.0

دانلود دیتا شیت محصول
مشخصات فنی محصول
  • برند : Schneider Electric
  • کد کالا : NW10H13PML2EHH-Mic2.0
  • خانواده کالا : Masterpact NW
+ موارد بیشتر
زیر مجموعه برند :
کلید اتوماتیک هوایی 3 پل ثابت 1000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 2
کلید اتوماتیک هوایی 3 پل ثابت 1000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 2
محصولات مشابه
کلید اتوماتیک هوایی 3 پل ثابت موتوری 3200 آمپر با قدرت قطع 85kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت موتوری 3200 آمپر با قدرت قطع 85kA (متاسل) ال اس
۲۳۰,۳۴۵,۲۸۳ تومان
۲۴۷,۶۸۳,۱۰۰
٪7
کلید اتوماتیک هوایی 3 پل ثابت 1250 آمپر با قدرت قطع 55KA زیمنس کلید اتوماتیک هوایی 3 پل ثابت 1250 آمپر با قدرت قطع 55KA زیمنس
کلید اتوماتیک هوایی 3 پل کشویی 2000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 5 کلید اتوماتیک هوایی 3 پل کشویی 2000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 5
کلید اتوماتیک هوایی 3 پل کشویی 2500 آمپر با قدرت قطع 100KA اشنایدر الکتریک سری NW و میکرولوژیک 2 کلید اتوماتیک هوایی 3 پل کشویی 2500 آمپر با قدرت قطع 100KA اشنایدر الکتریک سری NW و میکرولوژیک 2
کلید اتوماتیک هوایی 3 پل ثابت 3200 آمپر با قدرت قطع 80KA زیمنس کلید اتوماتیک هوایی 3 پل ثابت 3200 آمپر با قدرت قطع 80KA زیمنس
کلید اتوماتیک هوایی 3 پل کشویی 3200 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 6 کلید اتوماتیک هوایی 3 پل کشویی 3200 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 6
کلید اتوماتیک هوایی 3 پل ثابت 4000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 2 کلید اتوماتیک هوایی 3 پل ثابت 4000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 2
کلید اتوماتیک هوایی 3 پل کشویی 2500 آمپر با قدرت قطع 66KA زیمنس کلید اتوماتیک هوایی 3 پل کشویی 2500 آمپر با قدرت قطع 66KA زیمنس
کلید اتوماتیک هوایی 3 پل ثابت موتوری 1000 آمپر با قدرت قطع 65kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت موتوری 1000 آمپر با قدرت قطع 65kA (متاسل) ال اس
۱۳۰,۲۰۶,۴۱۷ تومان
۱۴۰,۰۰۶,۹۰۰
٪7
کلید اتوماتیک هوایی 3 پل کشویی موتوری 1250 آمپر با قدرت قطع 65kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل کشویی موتوری 1250 آمپر با قدرت قطع 65kA (متاسل) ال اس
۲۱۷,۰۹۹,۶۶۵ تومان
۲۳۳,۴۴۰,۵۰۰
٪7
کلید اتوماتیک هوایی 3 پل کشویی 4000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 6 کلید اتوماتیک هوایی 3 پل کشویی 4000 آمپر با قدرت قطع 65KA اشنایدر الکتریک سری NW و میکرولوژیک 6
کلید اتوماتیک هوایی 3 پل ثابت موتوری 800 آمپر با قدرت قطع 65kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت موتوری 800 آمپر با قدرت قطع 65kA (متاسل) ال اس
۱۲۷,۳۸۳,۷۷۴ تومان
۱۳۶,۹۷۱,۸۰۰
٪7
کلید اتوماتیک هوایی 3 پل ثابت 4000 آمپر با قدرت قطع 100KA زیمنس کلید اتوماتیک هوایی 3 پل ثابت 4000 آمپر با قدرت قطع 100KA زیمنس
کلید اتوماتیک هوایی 3پل ثابت 630 آمپر با قدرت قطع 55KA زیمنس کلید اتوماتیک هوایی 3پل ثابت 630 آمپر با قدرت قطع 55KA زیمنس
کلید اتوماتیک هوایی 3 پل ثابت 630 آمپر با قدرت قطع 65kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت 630 آمپر با قدرت قطع 65kA (متاسل) ال اس
۹۶,۴۱۰,۴۰۳ تومان
۱۰۳,۶۶۷,۱۰۰
٪7
کلید اتوماتیک هوایی 3 پل ثابت 2500 آمپر با قدرت قطع 100KA اشنایدر الکتریک سری NW و میکرولوژیک 6 کلید اتوماتیک هوایی 3 پل ثابت 2500 آمپر با قدرت قطع 100KA اشنایدر الکتریک سری NW و میکرولوژیک 6
کلید اتوماتیک هوایی 3 پل ثابت موتوری 5000 آمپر با قدرت قطع 100kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت موتوری 5000 آمپر با قدرت قطع 100kA (متاسل) ال اس
۴۳۳,۲۹۷,۱۳۷ تومان
۴۶۵,۹۱۰,۹۰۰
٪7
کلید اتوماتیک هوایی 3 پل ثابت موتوری 2500 آمپر با قدرت قطع 85kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت موتوری 2500 آمپر با قدرت قطع 85kA (متاسل) ال اس
۱۹۹,۶۳۹,۰۰۸ تومان
۲۱۴,۶۶۵,۶۰۰
٪7
کلید اتوماتیک هوایی 3 پل فیکس 1000 آمپر با قدرت قطع 65kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل فیکس 1000 آمپر با قدرت قطع 65kA (متاسل) ال اس
۱۰۲,۰۳۶,۷۱۷ تومان
۱۰۹,۷۱۶,۹۰۰
٪7
کلید اتوماتیک هوایی 3 پل ثابت 1250 آمپر با قدرت قطع 65kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت 1250 آمپر با قدرت قطع 65kA (متاسل) ال اس
۱۰۶,۵۱۸,۵۷۳ تومان
۱۱۴,۵۳۶,۱۰۰
٪7
کلید اتوماتیک هوایی 3 پل ثابت 2500 آمپر با قدرت قطع 85kA (متاسل) ال اس کلید اتوماتیک هوایی 3 پل ثابت 2500 آمپر با قدرت قطع 85kA (متاسل) ال اس
۱۷۱,۴۵۹,۷۲۹ تومان
۱۸۴,۳۶۵,۳۰۰
٪7

مشخصات عمومی

  • برند
    Schneider Electric
  • کد کالا
    NW10H13PML2EHH-Mic2.0
  • خانواده کالا
    Masterpact NW
  • کشور سازنده
    فرانسه
  • اصالت کالا
    اصل
  • تعداد پل
    سه پل
  • تجهیزات همراه کلید
    رله الکترونیکی حفاظتی
  • نوع کلید هوایی
    ثابت دستی (Fixed Manual)
  • سایز بدنه(آمپر فریم)
    Basic frame
  • گارانتی
    18ماه
  • کاربرد
    حفاظت, اندازه گیری و برقراری ارتباط شبکه های برق فشار ضعیف
    حفاظت موتور
    حفاظت ژنراتور
    شبکه های DC
    حفاظت از نصب و راه اندازی در محیط های صنعتی به شدت خورنده
    صنایع دریایی
    سوئیچ ارتینگ
    محدود کننده جریان اتصال کوتاه (فوق العاده سریع)

مشخصات فنی

  • قدرت قطع کلید
    65 کیلو آمپر
  • ولتاژ ضربه نامی Uimp
    12KV
  • ولتاژ عایقی نامی Ui
    1000V

تنظیمات و مشخصات قطع و وصل

  • نوع قطع (تریپ)
    الکترونیکی
  • حساسیت قطع جریان اضافه بار Ir (حرارتی)
    قابل تنظیم
  • ضریب تنظیم جریان قطع اضافه بار Ir (حرارتی)
    9 تنظیم در محدوده 0.4 الی 1 برابر جریان نامی
  • زمان تریپ بلند مدت (اضافه بار)
    قابل تنظیم
  • محدوده تنظیم جریان قطع اضافه بار (حرارتی)
    400 آمپر تا 1000 آمپر
  • تاخیر زمانی تریپ بلند مدت (اضافه بار) در 1.5Ir بر حسب ثانیه
    9 تنظیم در محدوده 12/5 تا 600 ثانیه
  • تاخیر زمانی تریپ بلند مدت (اضافه بار) در 6Ir بر حسب ثانیه
    9 تنظیم در محدوده 0/5 تا 24 ثانیه
  • تاخیر زمانی تریپ بلند مدت (اضافه بار) در 7.2Ir بر حسب ثانیه
    9 تنظیم در محدوده 0/7 تا 16/6 ثانیه
  • حساسیت قطع جریان اتصال کوتاه Ii (مغناظیسی)
    قابل تنظیم
  • ضریب تنظیم جریان قطع اتصال کوتاه آنی Ii (مغناطیسی)
    9 تنظیم در محدوده 1/5 تا 10 برابر جریان نامی
  • ماکزیمم زمان قطع (ms)
    25
  • جریان قابل تحمل اتصال کوتاه نامی Icw
    36KA در مدت زمان 3 ثانیه طبق استاندارد IEC 60947-2
    65KA در مدت زمان 1 ثانیه طبق استاندارد IEC 60947-2
  • حداکثر قدرت قطع اتصال کوتاه نامی Icu
    65KA تحت ولتاژ 220 الی 240 طبق استاندارد IEC 60947-2
    65KA تحت ولتاژ 380 الی 415 طبق استاندارد IEC 60947-2
    65KA تحت ولتاژ 440 طبق استاندارد IEC 60947-2
  • قدرت قطع اتصال کوتاه در شرایط کاری (lcs=%×Icu)
    65KA تحت ولتاژ 525 طبق استاندارد IEC 60947-2
    65KA تحت ولتاژ 690 طبق استاندارد IEC 60947-2

حفاظت و اندازه گیری

  • مدل واحد(رله) حفاظتی
    Micrologic 2.0
  • نوع واحد حفاظت الکترونیکی
    LI (زمان طولانی+آنی)
  • نوع حفاظت های جریانی
    اضافه بار(بلند مدت) ، اتصال کوتاه(آنی)
  • حفاظت اتصال کوتاه
    مغناطیسی آنی
  • حفاظت اضافه بار
    دارد

تجهیزات جانبی قابل انتخاب

  • سایر تجهیزات جانبی
    موتور کلید هوایی NW ولتاژ 200 تا 240 ولت AC
    موتور کلید هوایی فیکس NW ولتاژ 100 تا 125 ولت DC
    موتور کلید هوایی فیکس NW ولتاژ 200 تا 240 ولت AC
    موتور کلید هوایی فیکس NW ولتاژ 100 تا 130 ولت DC
    اینترلاک کلید هوایی NW
    کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی سری NW/NT
  • رله های حفاظتی
    رله نشانگر خطای کلید هوایی فیکس
    رله شنت تریپ 200-250 ولت AC و DC کلید هوایی فیکس
    رله آندر ولتاژ 110- 130 ولت DC کلید هوایی
    رله آندر ولتاژ 100-130 ولت AC و DC کلید هوایی فیکس
    رله آندر ولتاژ 200-250 ولت AC و DC کلید هوایی فیکس
    واحد حفاظتی کلید هوایی NT/NW میکرولوژیک 5 و 6
  • مجموعه کنتاکت های کمکی قابل افزودن
    سوئیچ کمکی کلید هوایی

مشخصات ظاهری، اتصالات و نصب

  • طریقه نصب
    به صورت نصب ثابت
  • ابعاد (W×H×D)
    297×352×422میلی متر

استانداردها،تاییدیه ها و سایر مشخصات

  • عمر و دوام مکانیکی
    12500مرتبه عملکرد
  • عمر و دوام الکتریکی
    10000مرتبه عملکرد
  • استانداردها
    IEC 60947-2
  • تاییدیه های بین المللی
    LCIE
    ASEFA
