مشخصات عمومی
-
برندSIEMENS
-
کد کالا3RT2026-1AP00
-
خانواده کالاSIRIUS
-
کشور سازندهآلمان
-
اصالت کالااصل
-
دسته بندی کاربردAC-1
AC-3
AC-4
AC-5a
AC-5b
AC-6a
DC-1
DC-3
DC-5 -
تعداد پلسه پل
-
مجموعه کدهای خانواده کالا3RT2026-1AP00 برای ولتاژ بوبین 220V-AC
3RT2026-1AF00 برای ولتاژ بوبین 110V-AC
3RT2026-1AB00 برای ولتاژ بوبین 24V-AC
3RT2026-1BB40 برای ولتاژ بوبین 24V-DC
-
سایز بدنه(آمپر فریم)S0
-
گارانتی12ماه
-
کاربردراه اندازی و کنترل ماشین های صنعتی
مشخصات فنی
-
جریان و توان نامی کنتاکتور25 آمپر 11 کیلو وات
-
جریان موتور سه فاز AC در با کامل (FLA)21A در سطح ولتاژ 480V
22A در سطح ولتاژ 600V -
قدرت موتور بر حسب KVA8KV.A تحت ولتاژ 230V، پیک جریان 20 برابر جریان نامی و نوع کاربری AC-6a
13.9KV.A تحت ولتاژ 400V، پیک جریان 20 برابر جریان نامی و نوع کاربری AC-6a
5.3KV.A تحت ولتاژ 230V، پیک جریان 30 برابر جریان نامی و نوع کاربری AC-6a
9.3KV.A تحت ولتاژ 400V، پیک جریان 30 برابر جریان نامی و نوع کاربری AC-6a
-
ولتاژ ضربه نامی Uimp6KV
-
جریان حرارتی مداوم هوای آزاد Ith40A
-
ولتاژ عایقی نامی Ui400V
-
اتلاف توان کل4.8W در جریان نامی زیر بار
9.8W در جریان نامی بدون بار -
اتلاف توان در هر پل1.6W
حفاظت و قدرت قطع و وصل
-
زمان و تاخیر عملکرد کنتاکتهازمان عملکرد: 10 میلی ثانیه
تاخیر بازشدن کنتاکتها: 4 تا 16 میلی ثانیه
تاخیر بسته شدن کنتاکتها: 8 تا 40 میلی ثانیه -
جریان قابل تحمل اتصال کوتاه نامی Icw375A در مدت زمان 1 ثانیه برای نوع کاربری AC-1 ( مشروط به استفاده از حداقل مقطع مجاز)
299A در مدت زمان 5 ثانیه برای نوع کاربری AC-1 ( مشروط به استفاده از حداقل مقطع مجاز)
200A در مدت زمان 10 ثانیه برای نوع کاربری AC-1 ( مشروط به استفاده از حداقل مقطع مجاز)
128A در مدت زمان 10 ثانیه برای نوع کاربری AC-1 ( مشروط به استفاده از حداقل مقطع مجاز)
106A در مدت زمان 10 ثانیه برای نوع کاربری AC-1 ( مشروط به استفاده از حداقل مقطع مجاز)
تجهیزات جانبی قابل انتخاب
-
مجموعه کنتاکت های کمکی قابل افزودنکنتاکت کمکی 2NO-2NC
کنتاکت کمکی 1NO-1NC
کنتاکت کمکی 1NO
کنتاکت کمکی 1NC -
میزان قابلیت اطمینان کنتاکتهای کمکی1 سوئیچینگ معیوب در هر 100 میلیون
مشخصات ظاهری، اتصالات و نصب
-
نوع و مقطع مجاز هادی‌های قابل اتصال به کنتاکتهای اصلیمحدوده 1 تا 10 میلی متر مربع برای کابل‌های مفتولی
محدوده 1 تا 10 میلی متر مربع برای کابل‌های افشان
محدوده 1 تا 10 میلی متر مربع برای کابل‌های رشته ای زره دار
محدوده شاخص AWG برای کنتاکتهای اصلی : 8 الی 16
-
نوع و مقطع مجاز هادی‌های قابل اتصال به کنتاکتهای کمکیمحدوده 0.5 تا 2.5 میلی متر مربع برای کابل‌های افشان
محدوده 0.5 تا 2.5 میلی متر مربع برای کابل‌های رشته ای زره دار
محدوده شاخص AWG برای کنتاکتهای کمکی : 14 الی 20
-
مدل ترمینال هاپیچی (Screw)
-
طریقه نصببه صورت ریلی یا پیچی
-
ابعاد (W×H×D)97×85×45میلی متر
استانداردها،تاییدیه ها و سایر مشخصات
-
شاخص عملکرد مکانیکی2hp اسب بخار برای موتور AC تک فاز در سطح ولتاژ 110/220
3hp اسب بخار برای موتور AC تک فاز در سطح ولتاژ 230
5hp اسب بخار برای موتور AC سه فاز در سطح ولتاژ 200/208
7.5hp اسب بخار برای موتور AC سه فاز در سطح ولتاژ 220/230
15hp اسب بخار برای موتور AC سه فاز در سطح ولتاژ 460/480
-
درجه حفاظتی IPIP20
-
ماکزیمم دفعات (سیکل) عملکرد در ساعت در کاربردهای مختلف1000 مرتبه عملکرد برای نوع کاربری AC-1
750 مرتبه عملکرد برای نوع کاربری AC-2
750 مرتبه عملکرد برای نوع کاربری AC-3
250 مرتبه عملکرد برای نوع کاربری AC-4
-
عمر مکانیکی با افزودن کنتاکتهای کمکی5 میلیون عملکرد در صورت اضافه شدن کنتاکتهای کمکی الکترونیکی
10 میلیون عملکرد در صورت اضافه شدن کنتاکتهای کمکی -
عمر و دوام مکانیکی10 میلیون عملکرد
-
تاییدیه های بین المللی(IEC(EUROPE
(CSA(JEC2200
(UL(U.S.A
(ABS(DERKA
(DNV(NORWAY
PRS
LRS
RMRS
RINA

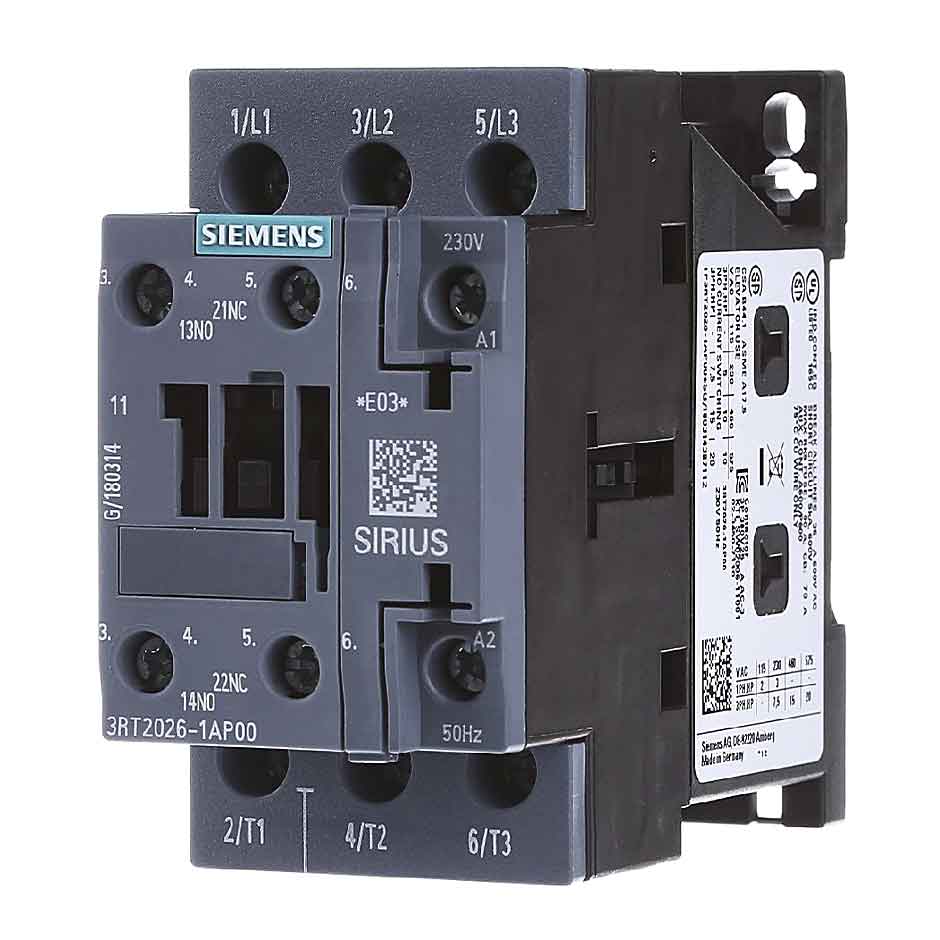

کنتاکتور 25 آمپر 11 کیلو وات سایز S0 زیمنس
